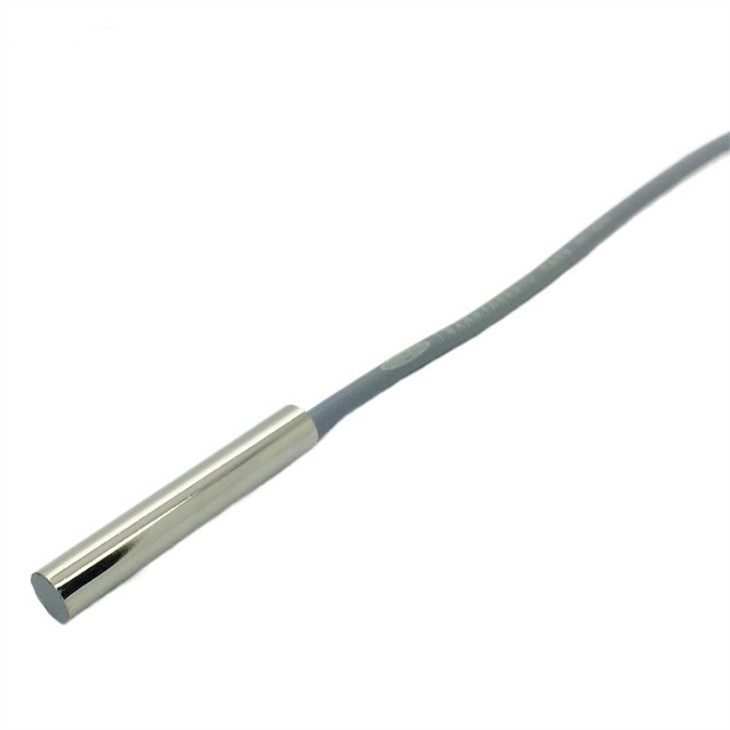

Sensor magnético Imán
Los sensores magnéticos, comúnmente conocidos como interruptores magnéticos, se componen principalmente de elementos de detección magnética y circuitos electrónicos.
Alguna introducción del sensor magnético
Los sensores magnéticos, comúnmente conocidos como interruptores magnéticos, se componen principalmente de elementos de detección magnética y circuitos electrónicos. A través de las características de inducción "magnética" del elemento sensor magnético, se detecta la posición del anillo magnético que se mueve con el pistón en el cilindro, para lograr el propósito de detectar la posición de acción del vástago del pistón; En el sistema de control automático, se puede utilizar para límite, conteo, control de posicionamiento y protección automática.
Clasificación del sensor magnético
De acuerdo con el principio de diseño del interruptor magnético, se puede dividir en dos tipos: contacto (lengüeta magnética) y sin contacto (estado sólido electrónico).
Principio de funcionamiento del sensor magnético
El principio del sensor magnético con contacto es que las dos lengüetas en el tubo de lengüeta magnética se magnetizan y atraen entre sí cuando detectan el campo magnético, y luego contactan mecánicamente el circuito conductor y envían una señal electrónica; Cuando la intensidad del campo magnético se debilite y sea menor que la intensidad de mantener la lengüeta acoplada, las dos lengüetas saltarán y el interruptor se desconectará.

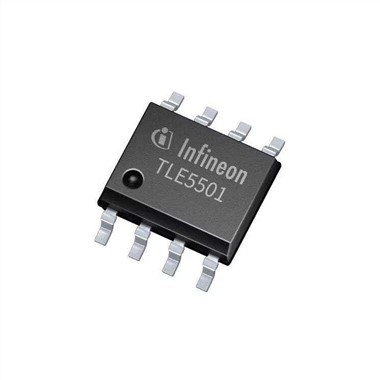

El sensor magnético sin contacto está compuesto por todos los componentes electrónicos. Su principio es detectar la posición del anillo magnético en el cilindro a través de las características del circuito integrado de reluctancia especial y las señales de conducción y conmutación de salida.
Ventajas y desventajas del sensor magnético.
La ventaja del sensor magnético de contacto es que puede adaptarse a un amplio rango de voltaje, soportar un voltaje de 240 voltios y puede aplicarse a CA / CC; La desventaja es que el vidrio de la lengüeta magnética es delgado y frágil, y una ligera colisión cambiará la sensibilidad, lo que provocará una falla del interruptor y una estabilidad deficiente.
El sensor magnético sin contacto y el sensor magnético electrónico tienen las ventajas de una mayor precisión de inducción, sin errores de funcionamiento, antivibración, antiimpacto y larga vida útil; Su desventaja es que el voltaje soportado es bajo y la mayoría de los sensores sin contacto solo se pueden aplicar a un voltaje de CC de 30 voltios.
Acerca del imán del sensor magnético
El sensor magnético es un dispositivo de conmutación inducido por un imán. Los imanes comúnmente utilizados incluyen imán de neodimio sinterizado, ferrita de imán permanente, etc. El sensor magnético es ahora un componente muy común de los electrodomésticos. Con la mejora del nivel de vida de las personas, las personas prestan cada vez más atención a los requisitos de calidad y seguridad del hogar. Los sensores magnéticos juegan un papel en el monitoreo de la seguridad del control electrónico y también son del agrado de más personas. El equipo de Hongyu se ha centrado en los sensores magnéticos durante muchos años. Bienvenido a consultar y personalizar.
